- RTO蓄熱式氧化爐在苯酐生產過程中的應用
- 發布日期：2022年04月07日 點擊次數：36 所屬分類：行業資訊
RTO蓄熱式氧化爐在苯酐生產過程中的應用
1、目前，有機廢氣的處理方法主要分為兩類：
(1）回收法：通過物理方法，用溫度、壓力、選擇性吸附劑和選擇性滲透膜等方法來分離有機廢氣，主要有炭吸附、變壓吸附、冷凝法及膜分離技術。
(2）消除法：主要是通過化學或生化反應，用熱、催化劑和微生物將有機物轉變成為CO2和H2O。消除法主要有熱氧化、催化燃燒、生物氧化等技術。
2蓄熱式氧化爐有機廢氣處理技術
2.1工作原理

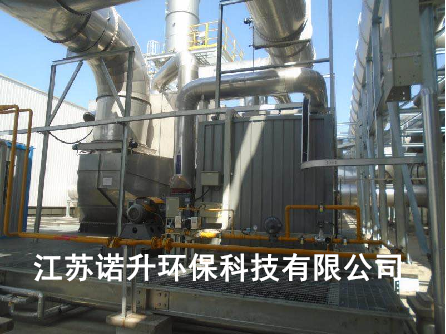

蓄熱式氧化爐的英文表示為“RegenerativeThermal Oxidizer”，故簡稱為“RTO”。其工作原理是：生產過程中產生的有機廢氣進入蓄熱式氧化爐，首先與預熱好的蓄熱陶瓷換熱，被加熱到一定的溫度，然后進入氧化室，在氧化室內，廢氣中的有機物被氧化，轉化為CO2和H2O。氧化反應產生的高溫氣體流經另一組陶瓷蓄熱體，使陶瓷體升溫而“蓄熱”，進而用于預熱后續進入的有機廢氣，免除了廢氣升溫的燃料消耗。蓄熱式氧化爐一般設計成兩個以上的室，每個蓄熱室依次經歷蓄熱－放熱－清掃等程序，輪流切換，連續工作。RTO獨特的爐體結構(如圖1)，可以保證有機廢氣在蓄熱氧化爐內充分的混合，并有足夠長的停留時間，確保有機廢氣中的有機物質被徹底氧化、分解，從而達到排放標準。
2.2技術的適用對象及特點
蓄熱式氧化爐處理技術主要適用于處理低濃度、大風量的工業有機廢氣。具有熱回收效率高、運行費用低、凈化效率高、使用壽命長、維護保養容易、自動化程度高等特點。
3蓄熱式氧化爐在苯酐生產過程中的應用
3.1苯酐及其生產裝置簡介
苯酐，化學名為鄰苯二甲酸酐，是一種重要的有機化工原料，工業上主要用于生產塑料增塑劑、不飽和聚脂、醇酸樹脂以及染料、涂料、農藥、醫藥和食用糖精等。根據所用原料不同，苯酐的工業化生產方法主要有鄰法和萘法兩種。我國苯酐的生產經歷了由流化床到固定床、由萘法到鄰法再到萘、鄰法共存的發展過程。單套規模逐漸增大，自動化程度越來越高，產品質量越來越好。萘法苯酐的生產工藝流程如下：液體工業萘經過泵送至萘汽化器,加熱使之汽化,然后萘蒸汽和空氣混合進入反應器，在催化劑作用下，萘被氧化成苯酐。反應產物氣體自反應器底部排出,經過氣體冷卻器、預冷凝器和切換冷凝器冷卻后進入粗苯酐罐。粗苯酐罐內液體苯酐經過泵輸送至預處理釜,加熱處理后的粗苯酐進入輕組分塔和純苯酐精餾塔精餾處理,得到合格液體苯酐產品，切片、包裝。
3.2苯酐生產過程中有機廢氣的產生
在苯酐生產過程中，苯酐的捕集由切換冷凝器完成，經捕集后剩余的氣體成為尾氣。由于尾氣中除了氮氣、氧氣、二氧化碳外，還含有少量的苯酐、順酐、苯甲酸、萘醌等有機物，達不到環保排放要求，不能直接外排。
3.3RTO處理苯酐尾氣工藝
蓄熱氧化爐正式處理尾氣前，首先要進行預熱，使蓄熱陶瓷達到規定的溫度，此項工作由配套的啟爐風機和燃燒機來完成，燃料一般采用燃料油或天然氣。預熱完畢，蓄熱氧化爐進入程序控制，閥門自動切換，此時可將有機尾氣引入。尾氣進入爐體，首先經過氣體分布室按程序分布尾氣，然后尾氣進入蓄熱室，蓄熱陶瓷將尾氣預熱到一定溫度，尾氣進入氧化室，尾氣中所含的有機物質在氧化室被充分氧化，轉化成二氧化碳和水，同時釋放出大量的熱量，這部分熱量用來進一步預熱其它室的蓄熱陶瓷，之后通過出氣閥排出，進入煙氣管道，通過煙囪排放。如果尾氣中有機物含量較大，除了維持蓄熱氧化爐正常運行外，還可通過配套的余熱鍋爐副產一定量的蒸汽，用于其它裝置的生產供熱等。為保證蓄熱氧化爐穩定連續運行，生產控制設計自動化程度較高，壓力、溫度、液位等參數均能遠傳到控制室，操作人員可實時監控，進出氣閥門開關采取程序自動控制，某些參數設置高低線報警，部分關鍵部位設置連鎖控制，極大限度地保證設備及運行安全。
